VM10L86

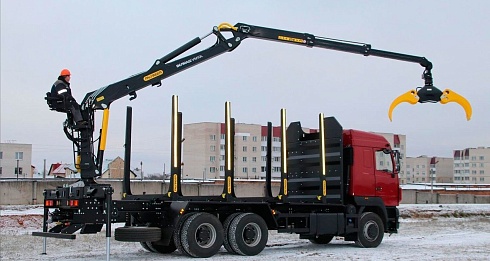

PALFINGER ВЕЛМАШ VM10L86 – это продолжение линейки гидроманипуляторов серии VM произведенных совместно с австрийским концерном PALFINGER.

Гидроманипулятор ВЕЛМАШ VM10L86 имеет двойной удлинитель стрел разработан совместно конструкторами российского завода «ВЕЛМАШ-С» и австрийского завода Epsilon.

В конструкции использованы решения Epsilon, проверенные эксплуатацией, в т.ч. и в России.

ПРЕИМУЩЕСТВА

• Использование цепного привода позволяет увеличить усилия выдвижения и втягивания удлинителей без потери скорости, а также приводит к одновременному выдвижению двух секций, обеспечивающему равномерное распределение нагрузки на удлинители по сравнению с конструкцией с двумя гидроцилиндрами.
• Использование спецтали позволило уменьшить реальный вес гидроманипулятора в сравнении с аналогичными моделями.
• Минимальное количество гидравлических соединений значительно снижает риск поломки.
• Все крепежные детали разъемных соединений защищены от самоотвинчивания.
• Специально подобранные фитинги обеспечивают передачу давления с наименьшими потерями и уменьшают нагрев масла.
• Климатическое исполнение для работы в интервале температур окружающего воздуха от минус 40°С до плюс 40°С и относительной влажности 100% при температуре плюс 25°С.

Новая конструкция привода удлинителя, в котором трубопроводы расположены внутри, исключает возможность их повреждения при работе.

Конструкция удлинителя обеспечивает беспрепятственный доступ к внутренним элементам гидрооборудования для оперативного ремонта. Несмотря на внутреннее расположение РВД, их замена не требует демонтажа удлинителей и не отнимает много времени.

Новая конструкция привода удлинителя, в котором трубопроводы расположены внутри, исключает возможность их повреждения при работе.

Конструкция удлинителя обеспечивает беспрепятственный доступ к внутренним элементам гидрооборудования для оперативного ремонта. Несмотря на внутреннее расположение РВД, их замена не требует демонтажа удлинителей и не отнимает много времени.

Цепной привод удлинителя с компенсацией растяжения цепи исключает люфты и холостой ход штока цилиндра. Цепь регулируется в передней части второго удлинителя.

Шариковые подшипники увеличивают срок службы конструкции.

Светодиодные фары обеспечивают яркий свет и более долгий в сравнении с галогеновыми срок эксплуатации. Их расположение позволяет направлять световой поток точно на рабочий орган.

Все РВД для ротатора и захвата, которые находятся внутри конструкции, имеют повышенную эластичность, что увеличивает срок их службы. Используются РВД Semperit с износостойким внешним покрытием.

Основное отличие конструкции удлинителей нового манипулятора VM10L86 от системы удлинителей ОМТЛ 97-04 – привод второго удлинителя цепной, а все гидравлические линии спрятаны внутрь коробов. Это позволило не только максимально защитить РВД и трубопроводы от случайного повреждения, но и сделать саму конструкцию узла очень компактной. Кроме того, цепь не требует какого-либо сложного обслуживания или ремонта – достаточно лишь периодически подтягивать ее регулировочной гайкой.

Подобное решение сводит к минимуму вероятность повреждения защищенных стальным коробом рукавов, а конструкция обеспечивает возможность легкой замены изношенных рукавов без разборки рукояти за считанные минуты даже в полевых условиях.
