Все основные элементы и узлы несущих металлоконструкций (стрела, рукоять и т.п.) спроектированы на основе полного прочностного расчета методом конечных элементов (это самый прогрессивный метод расчётов, который используется при проектировании космической техники).
В конструкции исключены опасные места – концентраторы напряжений, резкие переходы и перерезающие металлоконструкцию сварные швы.
Нет «лишнего», неработающего металла, который утяжеляет манипулятор.
Манипулятор стал легче, но при этом запас его прочности увеличился.
![broshura VM-M 2019 preview.png broshura VM-M 2019 preview.png](/upload/medialibrary/5ba/5ba11d4ee130c1950e73da5b7109ab9e.png)
![IMG_1962.jpg IMG_1962.jpg](/upload/medialibrary/d11/d11adda94c73e739dc010a285096c21a.jpg)

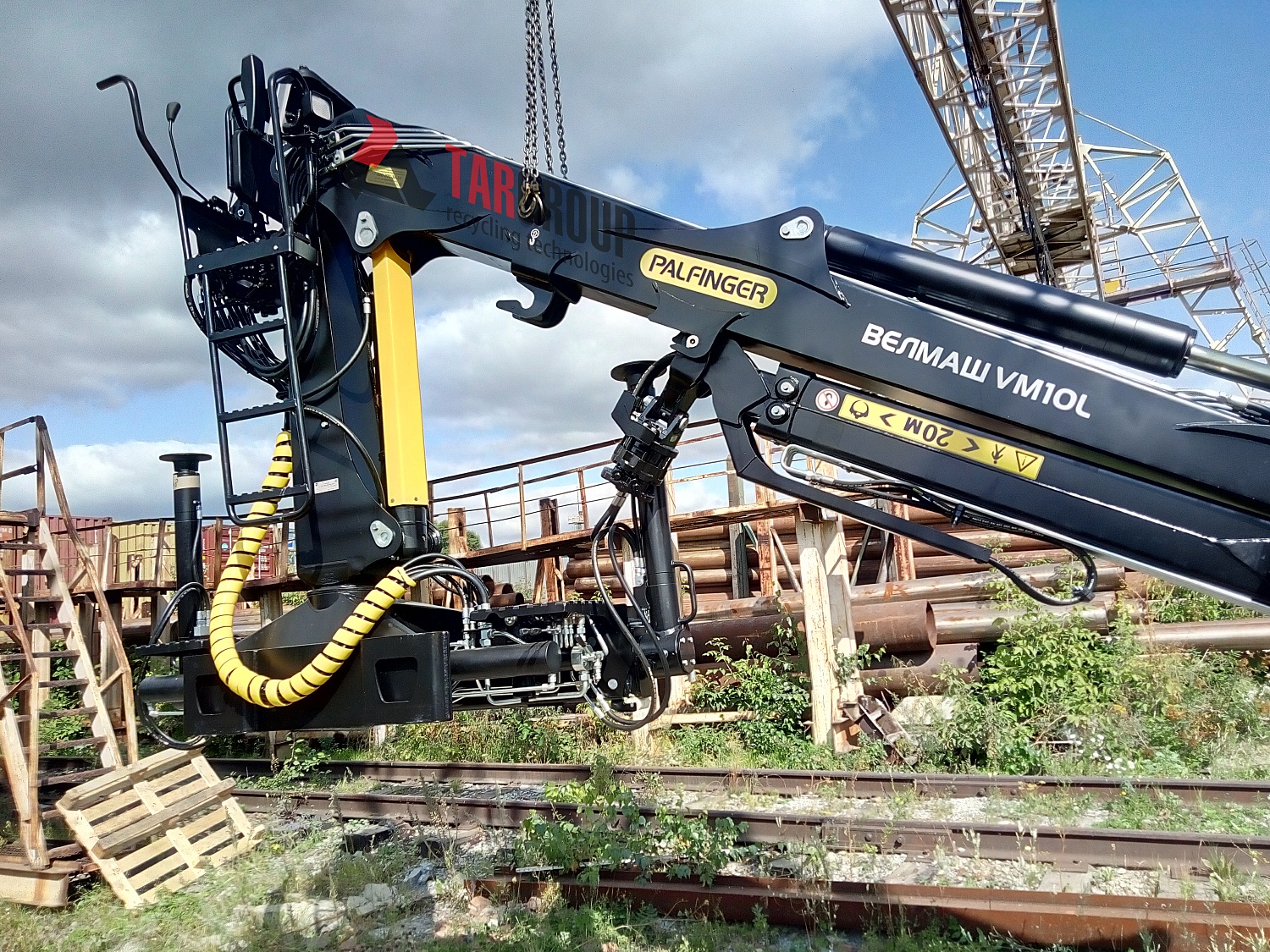

Гидрораспределитель спроектирован и произведен специально для этого крана. Обеспечивает высокую точность и плавность выполнения операций.
Гидрозамки предусмотрены для:
• исключения самопроизвольного движения штока аутригера;
• фиксации груза в захвате.
Для предотвращения падения груза и металлоконструкции манипулятора в случае разрыва трубопровода на гидроцилиндрах подъема стрелы и рукояти установлены аварийные клапаны. Насос от перегрузок защищают предохранительные клапаны.
![broshura VM-M 2019 preview 1.png broshura VM-M 2019 preview 1.png](/upload/medialibrary/b42/b422da9f46ba8e7af001d7f9368b7b9a.png)
Кресло оператора имеет продольную регулировку (к колонне – от колонны) и может быть отрегулировано под конкретного оператора.
![broshura VM-M 2019 preview2.png broshura VM-M 2019 preview2.png](/upload/medialibrary/16e/16e9f1b4ead8f2dd519ac09dfdb6dc08.png)
![broshura VM-M 2019 preview3.png broshura VM-M 2019 preview3.png](/upload/medialibrary/4f5/4f5cf61227efd4fb249039e51abea3a2.png)
Манипулятор оборудован гидрозамками, исключающими самопроизвольное опускание стрелы в случае повреждения РВД.
![broshura VM-M 2019 preview5.png broshura VM-M 2019 preview5.png](/upload/medialibrary/79a/79a79b014d51f95a85d2f9939d4d318f.png)
Увеличенный объем бака исключает перегрев масла даже при работе в период высоких плюсовых температур окружающего воздуха.
![broshura VM-M 2019 preview8.png broshura VM-M 2019 preview8.png](/upload/medialibrary/350/350758338db1cd21b8c793282d9097f4.png)
Уменьшение объема основных гидроцилиндров позволило увеличить скорость работы манипулятора на 30–35%.
Гидроцилиндр подъема стрелы и ротатор защищены специальными кожухами, которые включены в базовую комплектацию.
![broshura VM-M 2019 preview10.png broshura VM-M 2019 preview10.png](/upload/medialibrary/fa1/fa14e2c34a23567ed500b8aaa0128ec5.png)

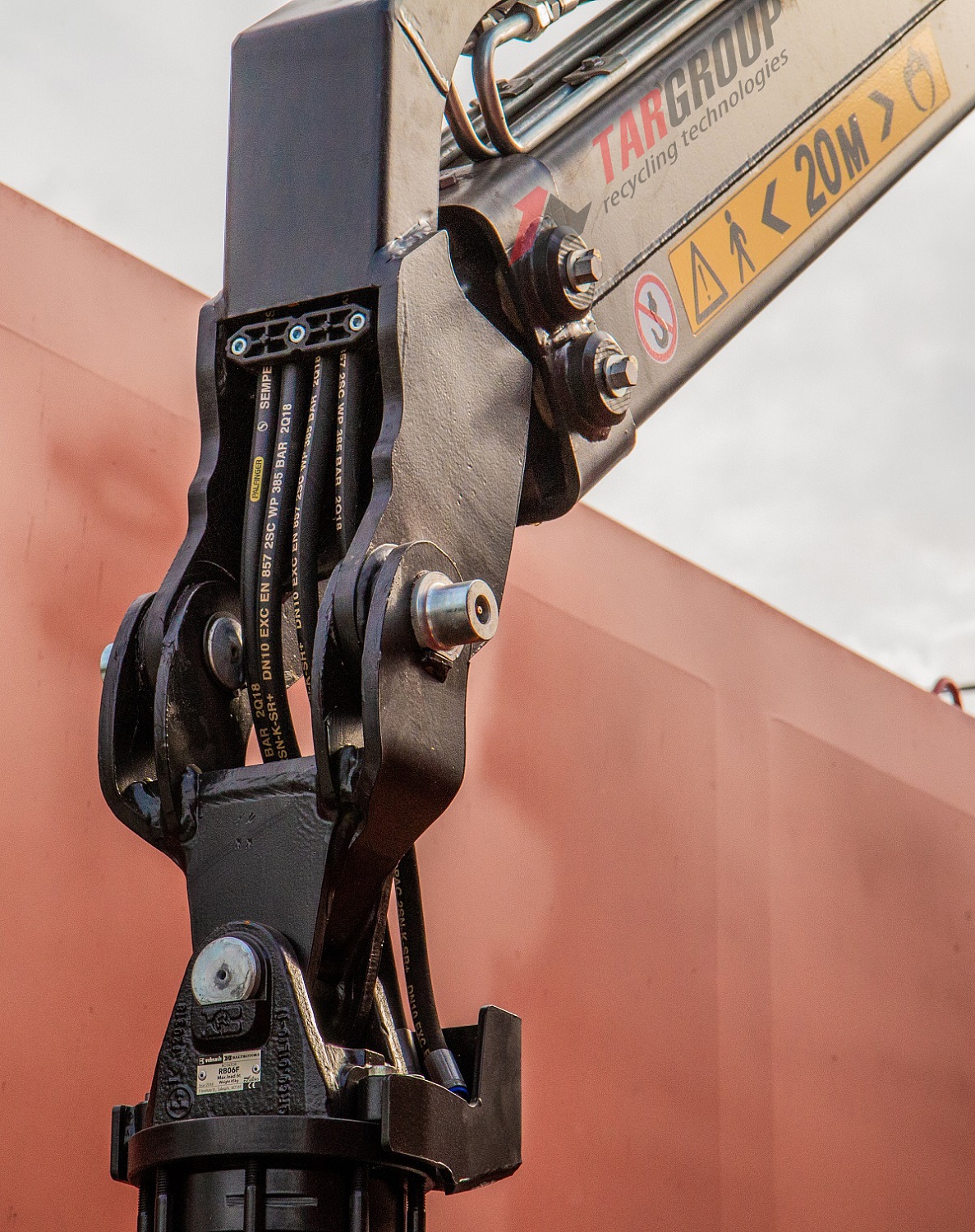

Рукава, идущие к ротатору, полностью защищены от негативного механического воздействия: они проходят сквозь принципиально новую, запатентованную Epsilon, подвеску Epslink и не образуют висящие по сторонам петли.
![broshura VM-M 2019 preview6.png broshura VM-M 2019 preview6.png](/upload/medialibrary/90d/90d4b127a455b233a33393933a7504ae.png)
